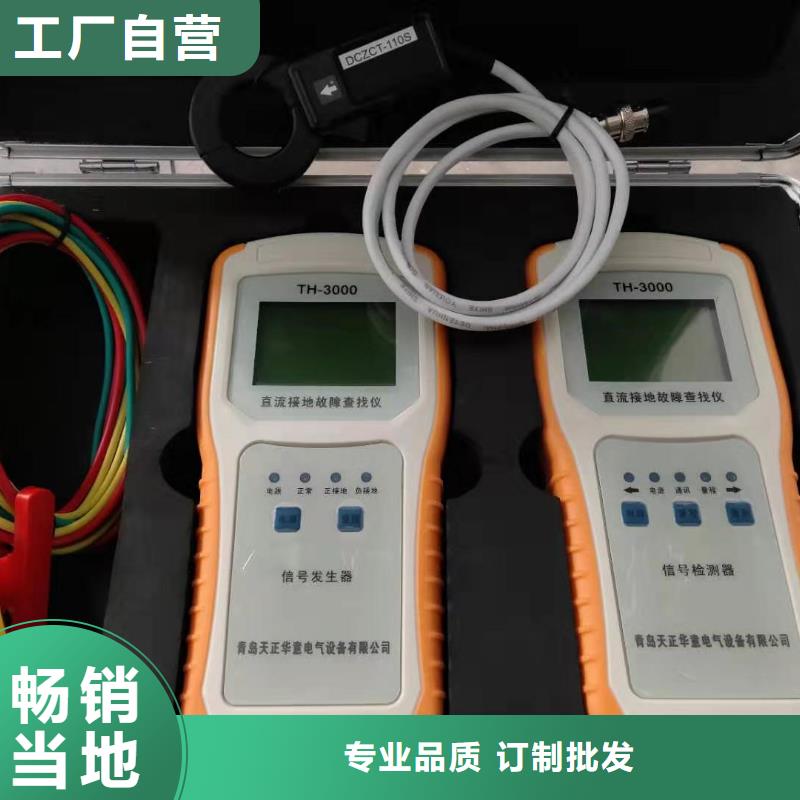

甘肃直流系统接地故障定位仪 检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。6.2 高检测效率，钳表钳一扎回路出线：在直流配电屏的屏面上的各个保险的出口线（捆成一扎）上，如果检测结果为“非接地”说明该扎直流电源的回路均无接地故障。如果该扎线检测结果有“接地”，再分别钳各个回路，检测方法同上。假设检测出第N馈线支路有故障后，欲进一步寻找馈线支路以下的各个分支路时，可继续按照上述步骤，用钳表对各个分支路进行检测。6.3 故障进一步定位：检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。6.4 利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。

甘肃直流系统接地故障定位仪 使用方法5．1 接线5．1．1 分析仪接线分析仪共配有两段连接插头，其中I段包括一条红色连接线、一条黑色连接线以及一条黄色连接线；II段包括一条红色连接线以及一条黑色连接线。将配备的红、黄、黑三条连接线插座一端按颜色标记插入分析仪I段插头处；断开电源开关，将红、黄、黑三条连接线的另一端按如下述接入：将红色连接线的红夹连接到第I段母线的正极处；将黄色连接线的黄夹连接到第I段母线的地；将黑色连接线的黑夹连接到第I段母线的负极处；如果要检测直流互窜，需将配备的红、黑两条线按下述接入装置与系统：将红色连接线与黑色连接线插座一端按颜色标记插入分析仪II段插头处；将红色连接线的红夹连接到第II段母线的正极处；将黑色连接线的黑夹连接到第II段母线的负极处；如下图示：不做直流互窜检测时不接第II段母线的两条连接线。5．1．2 探测仪与采集器连接将充满电量的4节5号充电电池装入探测仪的电池仓内；将采集器航空插一端与探测仪插座相连接。5．1．3上电检查各部分接线无误后，开启分析仪电源开关，电源指示灯与液晶屏均被点亮，设备进入工作状态，如果系统不存在接地，则分析仪正常指示灯亮，如果存在正接地则正接地指示灯亮，如果存在负接地则负接地指示灯亮。5．2 操作5．2．1 分析仪操作分析仪面板上共有四个按键，可对分析仪的工作参数进行调整，按键排列图如下：调幅：通过该按键可以实现电流信号幅值大小的调节，电流信号幅值可在0mA,0.25mA,0.5mA,1mA,2mA之间进行循环设定，开机默认为1mA。复位：通过该按键可以实现程序重新初始化重新运行。波形：通过该按键可以实现电流波形的选择，电流波形可选择为方波或正弦波，当设定为方波时分析仪状态栏波形显示为“”，当设定为正弦波时分析仪状态栏显示为“”，开机默认为“”。
